- 金属管道中固体（粉末，颗粒，粉尘）的连续速度测量
- 直接在输送流/气流床中测量
- 测量值和物料的属性无关
- 可根据现场工况实际的管径生产合适管径的传感器

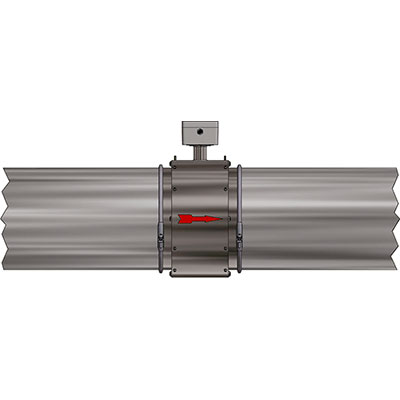

- 没有插入管道的器件，非接触式测量
- 塑料
- 烟草
- 食品

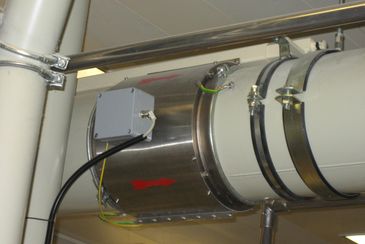

应用实例:
用于细致的物料运输的速度测量
| 技术规格 | |
|---|---|
| 测量物料 | 粉尘，粉末及颗粒 |
| 技术原理 | 全管径相关法 |
| 工况压力 | 最高100mbar |
| 工况温度 | 最高45℃ |
| 安装方式 | 法兰安装 |
| 物料输送方式 | 气力输送 |
| 测量范围 | 1—35m/s |
| 管道直径 | 350mm |
| 防爆等级 | 无 |
| 输出 | 4…20mA, Modbus, Profibus |
- 物料：颗粒，粉末和粉尘
- 没有内置组件伸入到物料流中
- 无需校准（即插即用）
- 应用范围：从最小流速0.75 m/s开始
| 传感器技术参数 | |
|---|---|
| 管径（内径） | DN: 80, 100, 150, 200, 250, 350 (其他管径可定制) |
| 内衬材质 | PMMA |
| 安装方式 | 扩口连接 |
| 防护等级 | IP 54 |
| 最大压力 | 100 mbar |
| 测量范围 | 1…35 m/s |
| 管道内部温度 | 0…+50 °C |
| 管道外部温度 | 0…+45 °C |
| 电源 | 24 V DC |
| 重量 | 取决于管径 |
| 测量精度 | ± 1 % (在标定范围内) |
| 处理器技术参数 | ||||
|---|---|---|---|---|
| 处理器 (DIN 卡轨) | 处理器 (液晶显示) | |||
| 电源 | 24 V DC ±10 % | 110 / 230 V AC 50 Hz (可选 24 V DC) |
||
| 功耗 | 20 W / 24 VA | |||
| 防护等级 | IP 40 | IP 65 | ||
| 环境工作温度 | -10 … +45 °C | |||
| 尺寸 (W x H x D) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
| 重量 | 约 172 g | 约 2.5 kg | ||
| 连接电缆 | 0.2-2.5 mm2 [AWG 24-14] | |||
| 电流输出 | 1 x 4 … 20 mA (0 … 20 mA), 负载 < 500 Ω |
3 x 4 … 20 mA (0 … 20 mA), 负载 < 500 Ω |
||
| 通讯接口 | RS 485 (ModBus RTU) / USB | |||
| 脉冲输出 | 开环集电极 – 最大 30 V, 20 mA | |||
| 继电器输出 | 最大额定负载: 250 V AC 最大峰值电流: 6 A 最大额定负载 230 V AC: 250 VA 最大DC-1开关电流: 3/110/220 V: 3/0.35/0.2 A 最小开关负载: 500 mW (10 V / 5 mA) |
|||
| 数据备份 | 闪存 | |||

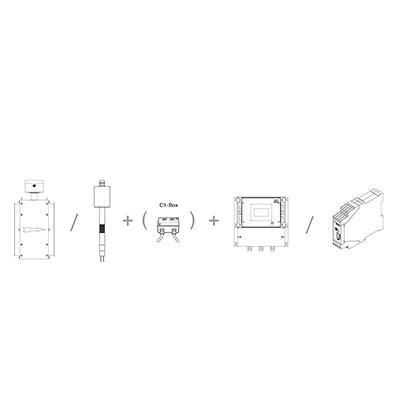

对于传感器的安装，需要根据输送管道的上下游来确定安装位置。在指定的安装位置，传感器通过标准扩口连接安装在现有管道中。传感器和处理器之间的距离最大可达300米。
