- 安装简单、简洁
- 可靠的料位监测和限位检测
- 可穿透非金属管道，进行外部安装测量
- 使用过程适配器时，温度可高达220°C，压力可高达20bar
- 陶瓷安装，温度可高达1000°C
- 对物料料结块不敏感
- 探测范围可高达25m（可根据要求提供更大的探测范围）
- 紧凑型设备-无分离的电子部件
- 继电器输出报警信号
- 也可以提供传感器和处理器分体式设备
- 石灰石
- 瓷砖
- 垃圾焚烧
- 水泥
- 建筑材料
应用实例:

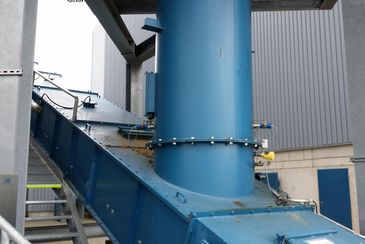

木屑的料位检测

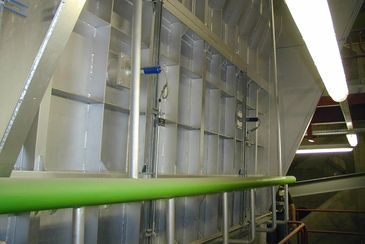

废物槽中衍生燃料的料位监测

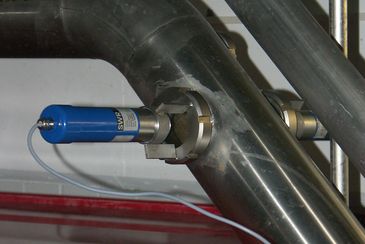

啤酒厂啤酒泡沫的极限水平监测

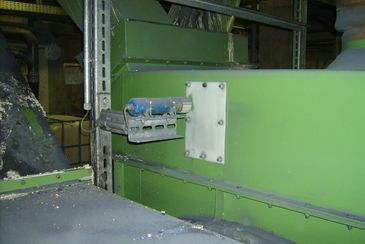

从外部通过管道对化学品进行液位监测

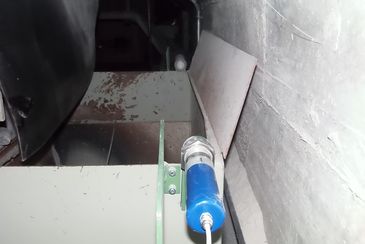

石膏岩极限水平监测

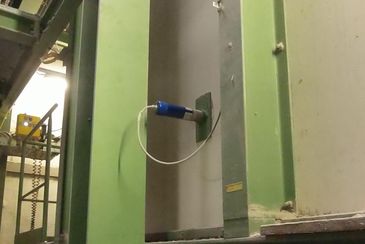

纸纤维的极限水平监测
| 技术规格 | |
|---|---|
| 测量物料 | 粉尘，粉末及颗粒 |
| 技术原理 | 微波技术 |
| 筒仓直径\探测范围 | 25m |
| 工况压力 | 高达 20bar |
| 工况温度 | 高达 1000℃ |
| 安装方式 | 1.5英寸螺纹安装 |
| 使用位置 | 料库、筒仓、溜槽、管线、过渡点 |
| 输出 | 继电器 |
- 非接触式测量
- 可以安装在容器，管道，竖井或自由落体部分
- 测量范围： 0.1 … 25 m
- 如果容器壁，外壳或管道不是金属，则可以从外部进行测量
- 配备过程适配器的情况下，可以在严苛的环境下工作，例如高温度高压的场合
- 使用微波技术，对传感器视窗上的任何物料堆积不敏感
| 传感器技术参数 | |
|---|---|
| 材质 | 材质: 不锈钢 1.4571 传感器测量面: POM |
| 防护等级 | IP 65 |
| 防爆等级 | 管道外部: 粉尘和气体3区 管道内部: 粉尘和气体 1区或3区 (配适配器情况下) |

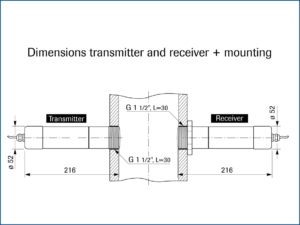

| 尺寸 ProGap 2.0-BS |
外壳: 长 103 mm / Ø 52 mm 螺纹: 长 30 mm / Ø G1½ |
| 尺寸 ProGap 2.0-BS Ex |
尺寸 ProGap 2.0-BS Ex |
| 工作温度 | -20 … + 80 °C -20 …+220 °C (配适配器) 最高 1000 °C (配陶瓷适配器) |
| 环境温度 | -20…+60 °C |
| 工作压力 | 最高 1 bar 最高 20 bar (配适配器) |
| 探测范围：Leveln | 0.1 … 25 m (> 25 m，根据需要) |
| 探测范围: Flow | 0.1 … 12,5 m (> 12,5 m，根据需要) |
| 电源 | 24 V DC （由DIN卡轨处理器供电） |
| 功耗 | 约 1.8 VA |
| 电流消耗 | 最大 100 mA |
| 测量频率 | K-波段 24.125 GHz (± 100 MHz) |
| 发射功率 | 最大 5 mW |
| 格兰接头 | M16 (Ø 5-10 mm) |
| 重量 ProGap 2.0-BS | 约 560 g |
| 重量 ProGap 2.0-BS Ex | 发射器: 1.1 kg 接收器: 1.1 kg |
| DIN 卡轨式处理器技术参数 | |
|---|---|
| 电源 | 24 V DC ± 10 % |
| 功耗 | 3.5 W |
| 电流消耗 | 120 mA（24 V供电情况下） |
| 继电器输出 | 最大额定负载: 250 V AC 最大峰值电流: 6 A 最大额定负载 230 V AC: 250 VA 最大DC-1开关电流: 3/110/220 V: 3/0.35/0.2 A 最小开关负载: 500 mW (10 V/5 mA) |
| 下降沿延迟时间 | 0.25 …5 s (连续可调节) |
| 重量 | 约 172 g |
| 防护等级 | IP 40 |
| 适配器参数 | ||||
|---|---|---|---|---|
| 压力适配器 | 温度适配器 | 食品级适配器 | 高温适配器 | |
| 材质 | 不锈钢 1.4571, 隔片：POM |
不锈钢 1.4571, 隔片：Tecapeek |
不锈钢 1.4571, 隔片:Tecapeek GF30 |
不锈钢 隔片：陶瓷 |
| 温度 | -20…+80 °C | 最高 +220 °C | 最高 +220 °C | 最高 1000 °C |
| 压力 | 最大 20 bar | 最大 20 bar | 最大 20 bar | 最大 40 bar |
| 螺纹 | G 1½ 英寸 | G 1½ 英寸 | G 1½ 英寸 | G 1½ 英寸 |
| 扳手宽带 | 55 mm | 55 mm | 55 mm | 17 mm |

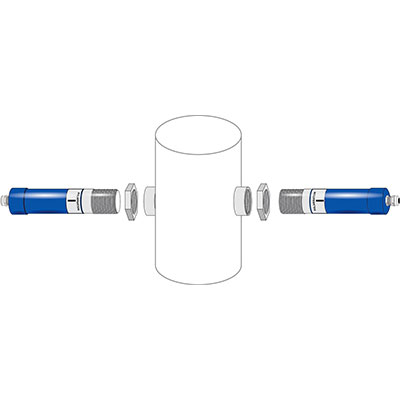

| 发射器和接收器通过G 1½”螺纹连接安装。该装置根据需要可安装在任何高度。重要的是发射器和接收器需要安装在一条水平的轴线上，并通过调节螺纹使传感器的标识同向；开关量输出在接收器上，不需要额外的变送器。 |  |
