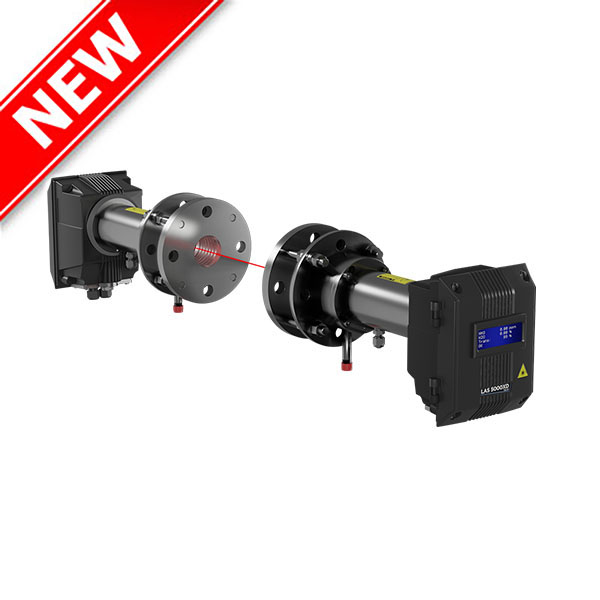

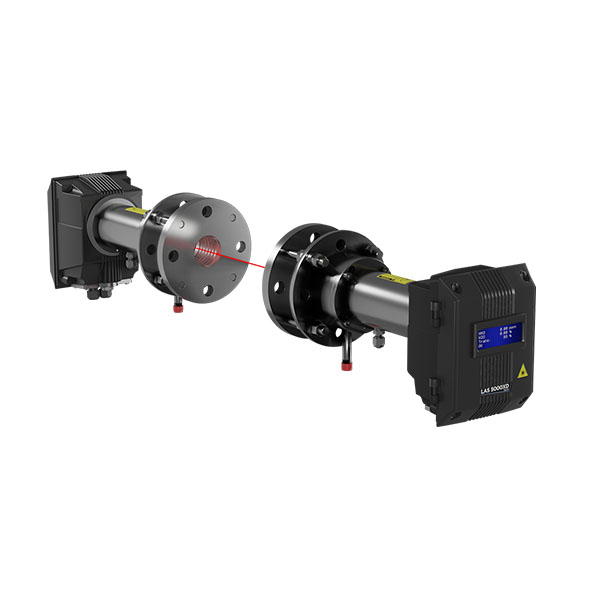

原位激光 (TDLS )气体分析仪设计用于满足各种 CEMS 和工业过程的要求。
LAS 5000XD 使用可调谐二极管激光光谱技术 (TDLS) ，并有多种型号可用于测量： NH3 + H2O, HF, CO + CO2, O2, HCl + H2O, 等。
分析仪用于在恶劣环境条件中提供坚固、快速响应时间 (1 s) 和高精确度的测量 (适用于Ex Zone II)。
LAS 5000XD 原位激光（TDLS）气体分析仪的运营商受益:
特性
💡 反吹气路（CLEARPATH）
运营商受益:
用户受益
广泛应用于CEMS和工业过程

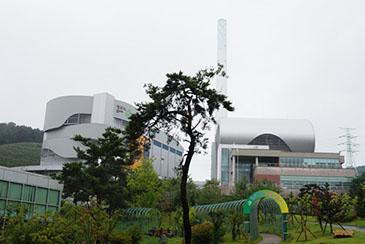

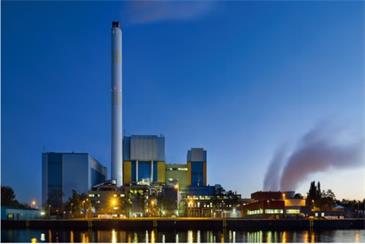

应用案例:
| 测量参数 | |||
|---|---|---|---|
| 测量组份 | 测量范围 | ||
| NH3 + H2O | 0–10 ppm / 0–5000 ppm + 0–5% / 0–50% | ||
| HF | 0–3 ppm / 0–500 ppm | ||
| CO ppm + H2O | 0-50 ppm / 0-1% + 0-10% / 0-50% | ||
| CO% + H2O | 0-1% / 0-100% + 0-10% / 0-50% | ||
| CO% + CO2 | 0-1% / 0-100% + 0-1% / 0-100% | ||
| CO2 + H2O | 0-1% / 0-100% + 0-10% / 0-50% | ||
| O2 | 0-1%/ 0-100% | ||
| HCl + H2O* | 0-10 ppm / 0-5000 ppm + 0-10% / 0-50% (*气体温度必须高于150%。) | ||
| 其他气体 | 根据要求提供其他气体测量: CH4, H2S, H2, NO… | ||
| 技术规格 | |
|---|---|
| 技术 | ADLAS (先进检测激光吸收光谱法) • 优化的光机设计 • 高速低漂移电子器件 • 强大的信号处理和算法 • 独立光谱技术 |
| 更低的检测限 | < 1% of FS |
| 响应时间 (0–90%) – 短 | 1 s |
| 不匹配/线性 | ≤ ±1% |
| 烟气温度 (最高°C) NH3 + H2O / HCl + H2O / HF CO + H2O / O2 / CO + CO2 |
+400°C（取决于浓度范围） +1200°C（取决于浓度范围） |
| 烟气压力 | 最高 2 bars (绝对值) |

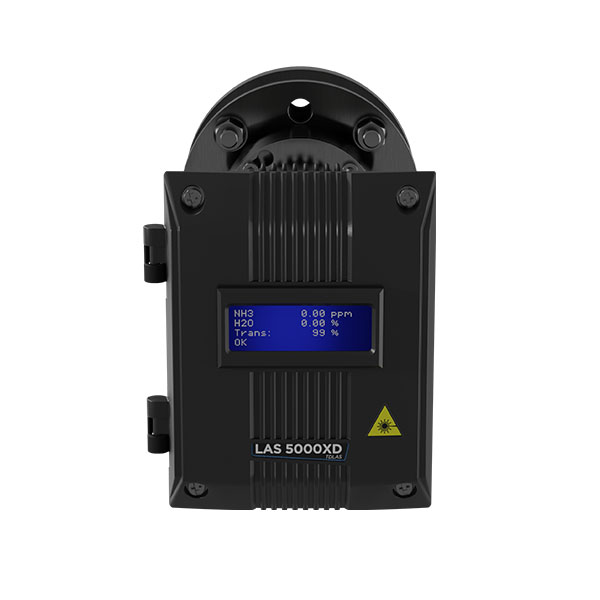

| 发射器 （Tx）显示屏 | 4 x 20 LCD |
| 通讯 | Modbus RTU (RS485) / 以太网 (RJ45) – Web服务器 |
| 电源 | + 24 V DC, 波纹和噪声 50 mV |
| 功耗 | 15 W (预热) < 15 W 标准使用时 |
| 建议温度T° (环境温度) | -20°C 至 +55°C |
| IP index Tx & Rx 防护外壳 | IP65 |

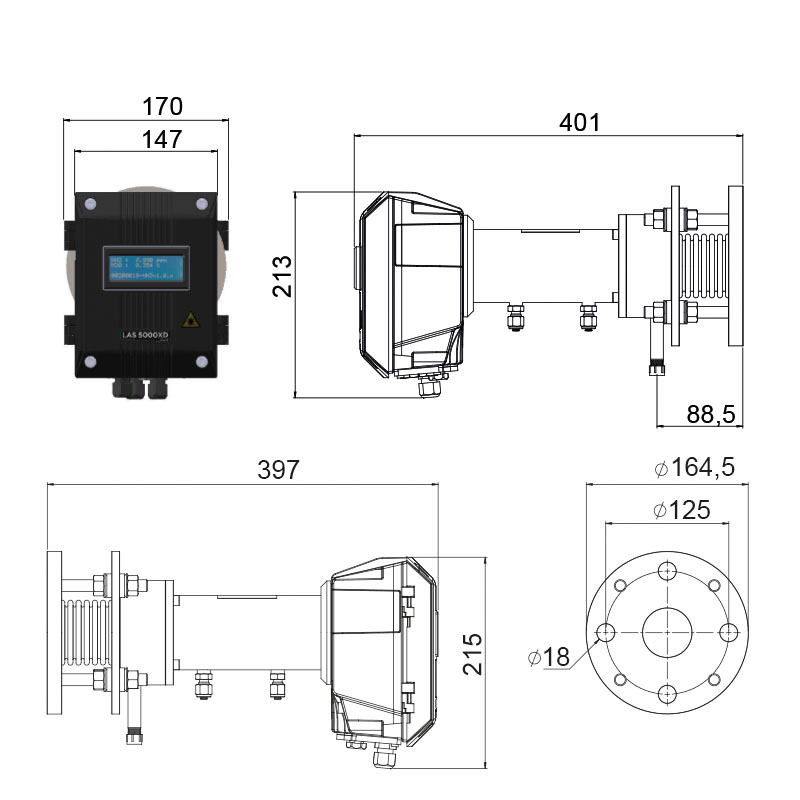

| 烟囱法兰规格要求 | DN50 PN16, 2’’ – 150 lbs, Class 150 |
| 法兰材质 | SS 316 L |
| 空气消耗量 (主吹扫 – 必要) |
5-50 L/min (可根据现场条件进行调整) (干燥无油, ISO 8573.1 Class 2-3) |
| 空气消耗量 (二次吹扫 – 推荐) |
2-3 L/min (干燥无油, ISO 8573.1 Class 2-3) |
| 适用烟囱直径 | 从 0.5 至 20 m |
| 选项 | |
|---|---|
| 接线箱 | 模拟输入 I/O (2 x 4-20 mA/2 x 4-20 mA) – 数字输出 (2个继电器) |
| 隔热外壳 | 厚度：20毫米（100℃<Tp<300℃）；40毫米（300℃<Tp<600℃）；60毫米（Tp高于600℃）。 |
| Audit Cell | |
| Inline Cell | |
| 对齐工具 | |
| 防风雨罩 | |
