- 非常适合物料流量从几克/小时 到几百公斤/小时（取决于应用场合）的气力输送
- 非常适合自由落体情况下（下落高度约25 cm），下落速度至少为2 m/s的应用场合
- 非常适合粉尘仪无法测量，但流量测量仪表规格又过高的场合
低固气比(solid/air)情况下的流量测量
PicoFlow
是在烟气处理工艺中，测量和控制添加吸附剂流量的理想选择（适用于物料浓度非常低的场合）。
用于测量低流量的动态电荷流量传感器。
可检测的管道直径达1m；
适用于稀相输送；
如果应用在自由落体管道，物料下降速度至少为2m/s。
- 适用于非常低的浓度

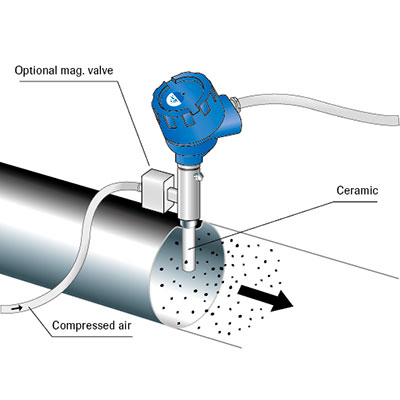

- 陶瓷涂层可防止传感器磨损
低流量测量
- Picoflow 非常适合工业应用，特别是在发电厂或水泥厂中，可用于调节或控制烟气处理中的其他试剂：喷洒活性炭、minsorb、褐煤焦…
- 垃圾焚烧
- 钢铁
- 化工
- 能源
- 水泥
- 医药
应用案例:
ENVEA帮助燃煤电厂符合印度的新标准

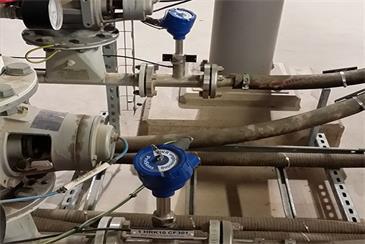

垃圾焚烧过程中流量测量控制烟气净化

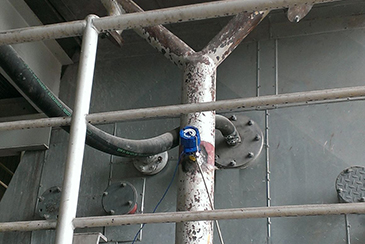

废气净化过程中供气流量的体积测量
| 技术规格 | |
|---|---|
| 测量物料 | 粉尘、粉末或者固体颗粒物（尺寸最大不超过10mm) |
| 技术原理 | 动态电荷法 |
| 工况压力 | 最大 10bar |
| 工况温度 | 150℃ |
| 安装方式 | 通过底座安装 |
| 物料输送方式 | 气力稀相输送，或者是给料机后的垂直自由落体管道 |
| 可检测流量范围 | 高达100kg/h |
| 适用管径范围 | 管径高达1000mm |
| 防爆等级 | Cat. 1/2 |
| 输出 | 4…20mA, Modbus, Profibus |

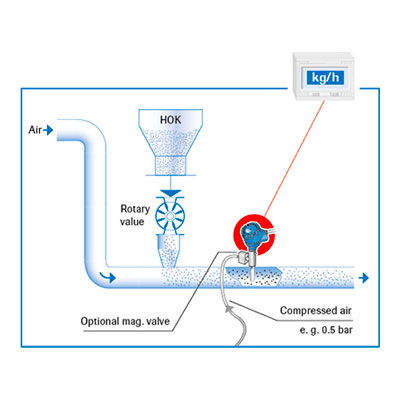

- 气动输送和自由落体
- 以 g/h 或 kg/h 为单位的绝对测量值
- 物料：各种类型的粉尘、粉末和颗粒
- 耐磨
| 传感器技术参数 | |
|---|---|
| 外壳 | 铝合金 |
| 防护等级 | IP 66; ATEX: Cat. 1/2 GD |
| 工作温度 | 工艺温度: -20 … +150 °C 环境温度: -20 … + 60 °C |
| 最大工作压力 | 10 bar |
| 重量 | 1,5 kg |

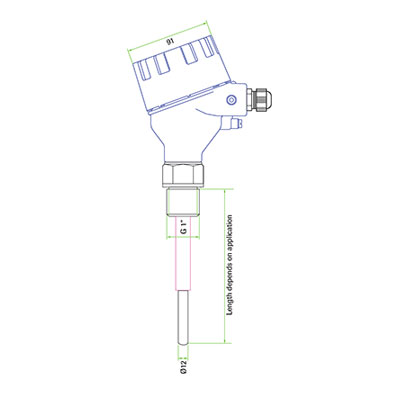

| 传感器探杆 | 不锈钢，陶瓷涂层， 最长 450 mm |
| 精确度 | ± 5 % （标定范围内） |
| 处理器技术参数 | ||||
|---|---|---|---|---|
| 处理器 (DIN 卡轨) | 处理器 (液晶显示) | |||
| 电源 | 24 V DC ±10 % | 110 / 230 V AC 50 Hz (可选 24 V DC) |
||
| 功耗 | 20 W / 24 VA | |||
| 防护等级 | IP 40 to EN 60 529 | IP 65 to EN 60 529/10.91 | ||
| 环境工作温度 | -10 … +45 °C | |||
| 尺寸 (W x H x D) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
| 重量 | 约. 172 g | 约. 2.5 kg | ||
| 电缆尺寸 | 0.2-2.5 mm2 [AWG 24-14] | |||
| 电流输出 | 1 x 4 … 20 mA (0 … 20 mA), 负载 < 500 Ω |
3 x 4 … 20 mA (0 … 20 mA), 负载< 500 Ω |
||
| 通讯接口 | RS 485 (ModBus RTU) / USB | |||
| 脉冲输出 | 开环集电极 – 最大 30 V, 20 mA | |||
| 继电器输出 | 最大额定负载: 250 V AC 最大峰值电流: 6 A 最大额定负载 230 V AC: 250 VA 最大DC-1开关电流: 3/110/220 V: 3/0.35/0.2 A 最小开关负载: 500 mW (10 V / 5 mA) |
|||
| 数据备份 | 闪存 | |||

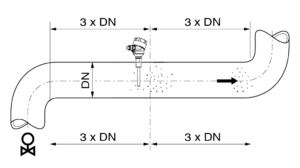

| PicoFlow可以安装在金属管道中。安装应尽可能远离弯管和其他装置，如阀门等节流部件。传感器距离弯管和节流设备的最小距离为3倍管径。
安装在非金属通道时应通过金属箔或金属网格在流量计所在位置的前后5倍距离上对管道进行包裹屏蔽。 在管道壁上钻一个孔，把安装底座焊接在管道上，然后把传感器通过螺纹固定（或夹式固定）在底座上。 |
 |
