气体流量测量

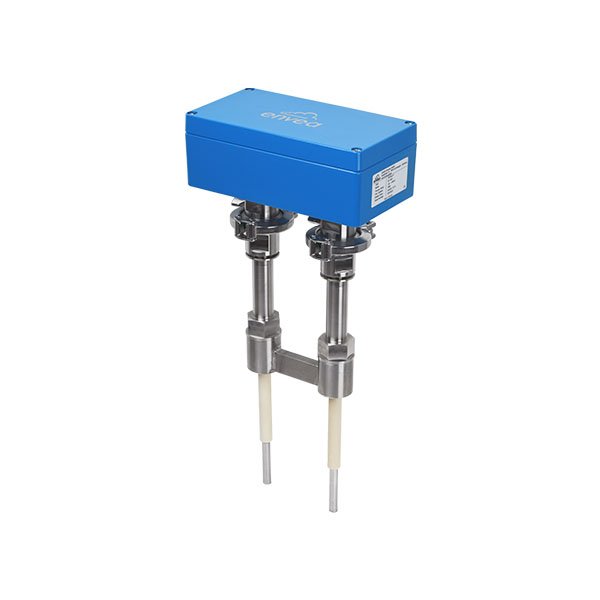

AirFlow P

测量气体流量，尤其是在含尘气流环境应用中。可轻松安装在现有管道上，无需文丘里管或类似改装。可用于低粉尘负荷环境，也可用于高温或高粉尘负荷等恶劣条件。

AirFlow P 是对因粉尘负荷过大而无法使用压差式测量或无法或不希望进行管道转换的位置进行气体流量测量的理想测量装置。

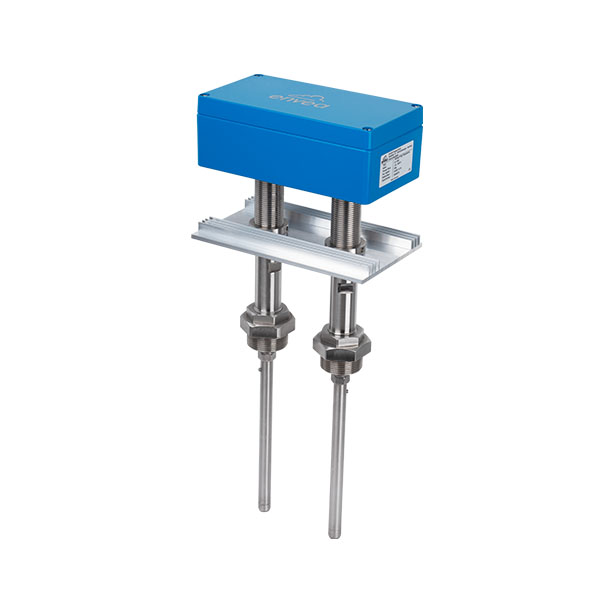

提供新的高温版本，适用于高达800°C的应用环境

观看网络研讨会录音

加入比较

即使在含尘气流环境应用下也能获得可靠的测量值
易于改装
无需校准
以立方米为单位输出

适用于各种类型的管道
无需文丘里管 (收缩)
适用于温度高达800 °C的应用环境

水泥
化学
能源

应用案例:

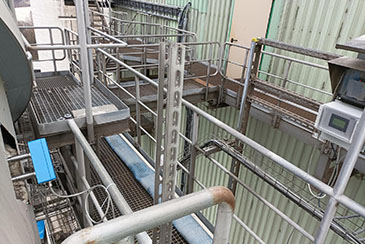

监测蒸发冷却器的气体流量

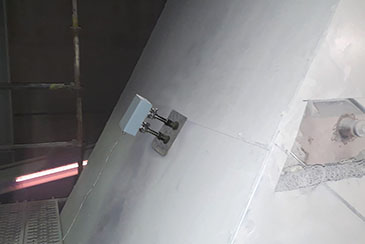

用于调节生料磨机气体供应的气体流量测量

通过2个伸入管道的探杆，AirFlow P 能够进行非常准确的速度测量。

如果管道区域存储在处理器上，AirFlow P 系统可以提供一个以立方米/时(v x A)为单位的模拟输出信号。

通过使用新技术，可以使用 AirFlow P 测量粉尘含量仅为几毫克/立方米的清洁气体管道中的气体流量。

也可以将AirFlow P 用作纯粹的速度测量设备，例如为了保持实际材料速度恒定。

技术规格
测量对象	粉尘
技术原理	动态电荷法
工艺温度标准版	-20 … +150 °C
工艺温度高温版	-20 … +800 °C
安装方式	焊接在插座上, TriClamp
物料输送方式	气力输送
最大粉尘浓度	高达 20 g/m³
管径	独立的
防爆等级	无
输出	继电器, 模拟输出

技术数据
传感器
电源	24 V DC, 由处理器供电
最小粉尘浓度	从 1 mg/m³起
流速测量范围	1 m/s … 100 m/s
工艺温度标准版	-20 … +150 °C
工艺温度高温版	-20 … +800 °C
环境温度	-20 … +60 °C
外壳材质	铝
传感器探杆材质	不锈钢
保护等级	IP65
尺寸	220 x 840 x 120 mm (W x H x D)
重量	5.5 kg
处理器 (DIN 卡轨)
电源	24 V DC ± 10 %
功耗	20 W / 24 VA
保护等级	IP40 to EN 60 529
环境工作温度	-10 … +45 °C
尺寸	23 x 90 x 118 mm (W x H x D)
重量	约172 g
DIN 卡轨紧固件	DIN 60715 TH35
接线端子	0.2 – 2.5 mm² [AWG 24-14]
电流输出	1 x 4 … 20 mA (0 … 20 mA), 负载 < 500 Ω (Active)
通讯接口	ModBus RTU (RS 485) / USB
脉冲输出	开环集电极 – 最大 30 V, 20 mA
继电器输出	最大额定负载: 250 V AC 最大峰值电流: 6 A 最大额定负载 230 V AC: 250 VA 最大 DC1开关电流: 3/110/220 V: 3/0.35/0.2 A 最小开关负载: 500 mW (10 V / 5 mA)
数据备份	闪存
处理器 (液晶显示)
电源	110 / 230 V AC 50 Hz (可选 24 V DC)
功耗	20 W / 24 VA
保护等级	IP65 to EN 60 52910.91
环境工作温度	-10 … +45 °C
尺寸	258 x 237 x 174 mm (W x H x D)
重量	约 2.5 kg
通讯接口	RS 485 (ModBus RTU) / USB
电缆螺旋连接器	3 x M20 (4.5 – 13 mm Ø)
接线端子	0.2 – 2.5 mm² [AWG 24-14]
电流输出	3 x 4 … 20 mA (0 … 20 mA), 负载 < 500 Ω (Active)
脉冲输出	开环集电极- 最大 30 V, 20 mA
继电器输出	最大额定负载: 250 V AC 最大峰值电流: 6 A 最大额定负载 230 V AC: 250 VA 最大 DC1开关电流: 3/110/220 V: 3/0.35/0.2 A 最小开关负载: 500 mW (10 V / 5 mA)
数据备份	闪存
