微波固体质量流量测量,高达20t/h

SolidFlow 2.0

在自由落体和气动输送中连续测量各种类型的粉尘、粉末和颗粒的质量流量。

用于20t/h以下固体质量流量在线测量的微波传感器。

用于气动稀相输送或机械送料后的垂直自由落体。

通过焊接底座轻松组装
绝大多数类型的粉尘、粉末、颗粒都可以测量
采用经过现场验证的技术和主动绳流补偿
适合几乎所有直径的管道测量

流量高达20 t/h。

加入比较

通过焊接底座即可轻松安装
ATEX认证
几乎所有类型的粉尘、粉末和颗粒都可以测量

传感器前端和管道内表面平齐，没有深入部分；不会改变管道内壁的横截面形状，不会对原有流态造成干扰；
测量原理：微波
在线流量计量

流量测量，流量高达20 t/h
具有可靠的主动绳流补偿
耐磨

生物质锅炉
水泥
化工
燃煤电厂
喷涂

食品
焚化
矿物质
木材
石灰厂

能源
石膏
发电站
铸造厂

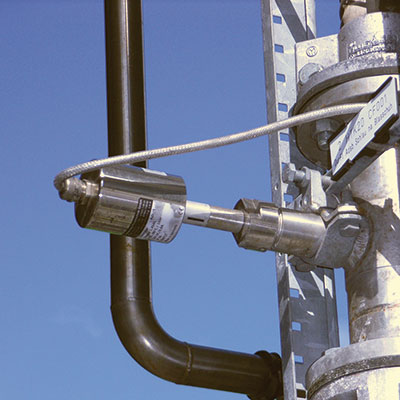

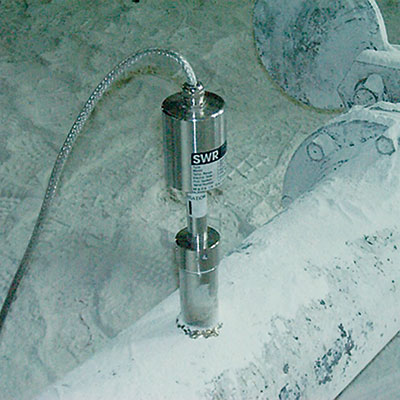

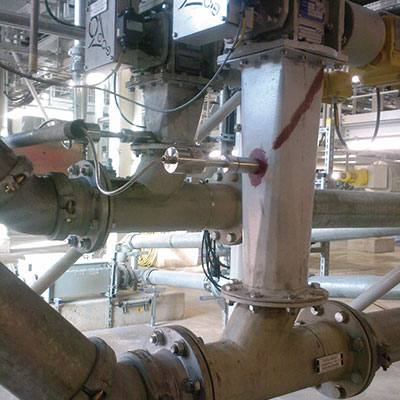

应用实例：

汞监测的全球解决方案

食品生产过程中自动加盐

WAELZ氧化物的质量流量测量

石灰石连续质量流量测量

用于烟气脱硫过程中精确配量的质量流量测量

牛奶生产中的质量流量测量

FGD, DENOX, DESOX -精确控制吸收剂/中和剂的注入

薯片生产中的香料配料

垃圾焚烧厂炉膛焦炭的流量计量用于污染物粘合

在自由落体中连续测量填充盐分

垃圾焚烧发电厂污染物粘结用的活性炭的体积测定

自由落体生石灰流量计量

螺旋输送机后发酵粉的流量计量

炉膛焦炭流量计量

测量小麦的实际消耗量

技术规格
测量物料	粉尘、粉末、固体颗粒物，尺寸不超过20mm
技术原理	微波技术
工况压力	1bar，可选10bar
工况温度	耐温可达200℃，可高达+900℃（需定制）
安装方式	通过底座安装
物料输送方式	气力稀相输送，或者是给料机后的垂直自由落体管道
可检测流量范围	流量高达20t/h
适用管径范围	管径可达 800mm
防爆等级	Cat. 1/2
输出	4…20mA, Modbus, Profibus

使用:

SolidFlow 2.0是专门为测量金属管道中的固体物料流量而研制的传感器，是一款非常成功的固体物料流量在线测量传感器：

适用于各种粉尘、粉末和颗粒
粒径在1nm到1cm之间

气动输送物料或
机械输送系统后自由落体段的物料

耐磨，易于调试。

传感器技术参数
外壳	不锈钢1.4571
防护等级	IP 65, Dust Ex zone 20 或 Gas Ex zone 1 (可选)
工作温度	传感器前端: -20… +80 °C 可选: -20 … +200 °C 电子器件: 0 … +60 °C
最大工作压力	1 bar, 10 bar(可选)
工作频率	K波段 24.125 GHz, ±100 MHz
发射功率	最大 5 mW
重量	1.3 kg
尺寸	Ø 60, Ø 20, L 271 mm
精确度	± 2 … 5 % (在标定范围内)

处理器技术参数
	处理器(DIN 卡轨)	处理器 (液晶显示)
电源	24 V DC ±10 %	110 / 230 V AC 50 Hz (可选 24 V DC)
功耗	20 W / 24 VA
防护等级	IP 40 to EN 60 529	IP 65 to EN 60 529/10.91
环境工作温度	-10 … +45 °C
尺寸 (W x H x D)	23 x 90 x 118 mm	258 x 237 x 174 mm
重量	约 172 g	约 2.5 kg
电缆尺寸	0.2-2.5 mm2 [AWG 24-14]
电流输出	1 x 4 … 20 mA (0 … 20 mA), 负载< 500 Ω	3 x 4 … 20 mA (0 … 20 mA), 负载 < 500 Ω
通讯接口	RS 485 (ModBus RTU) / USB
脉冲输出	开环集电极 – 最大 30 V, 20 mA
继电器输出	最大额定负载: 250 V AC 最大峰值电流: 6 A 最大额定负载 230 V AC: 250 VA 最大DC-1开关电流: 3/110/220 V: 3/0.35/0.2 A 最小开关负载: 500 mW (10 V / 5 mA)
数据备份	闪存
	DIN 导轨紧固件 DIN 60715 TH35	电缆连接器 3 x M20 (4,5 – 13 mm Ø)

对于传感器的安装，根据上下游区域情况，选择合适的安装位置。
若管径大于φ200mm，则每个测量单位应安装2或3个传感器，传感器之间成90°或者120°角。

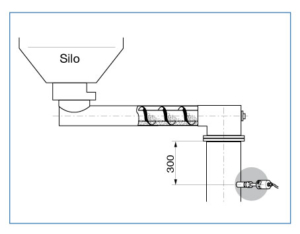

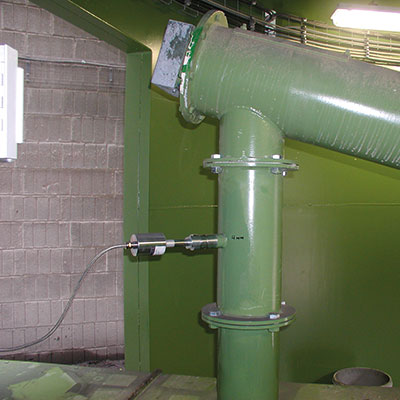

对于自由落体的应用（如螺旋给料机或旋转阀后），在自由落体段300mm处是最好的安装点。
首先将传感器底座焊接到一个选定的位置，然后沿着传感器底座在管道上钻一个φ20mm的孔，插入传感器并通过卡簧片调节插入深度，在调整到合适深度后，使用螺母锁紧传感器。

调试：
传感器的启动调试通过转换器FME进行，转换器提供菜单式参数输入，如测量范围、物理单位或测量信号的阻尼等。
4…20mA电流或者2…10v电压信号输出，并可提供脉冲输出。可以通过处理器本身的累计功能协助标定，并提供物料输送总量信息。菜单语言选项为德语，英语或法语。
