- 用于气动滑槽中非接触式物料流动测量的微波传感器
- 快速识别流动/无流动状态
- 4 . . . 20 mA 流量趋势信号
- 易于安装
- 无接触测量
- 易于改装
- 水泥
- 沥青
- 矿物质
- 钢铁
应用实例:

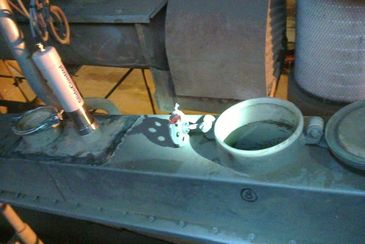

旋风分离器后水泥流量监测

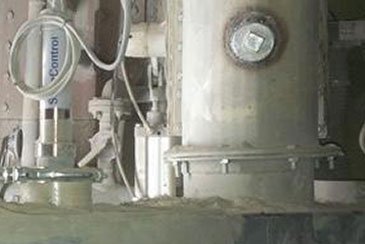

空气滑道中水泥的流量监测
- 无接触测量物料流量
- 安装简单，安装在在气动溜槽上
- 4 . . . 20 mA流量趋势信号
- 非接触测量
| 传感器技术参数 | |
|---|---|
| 外壳材料 | 不锈钢 1.4571 |
| 防护等级 | IP 65 |
| 工艺温度 | -20…+80 °C -20…+220 °C (配工艺适配器) |
| 环境温度 | -20…+60 °C |
| 工作压力 | 最大 1 bar |
| 供电电源 | 18…24 V DC / AC (处理器供电) |
| 测量频率 | 24.125 GHz; ± 100 MHz |
| 发射功率 | 最大 5 mW |
| 重量 | 1.0 kg |

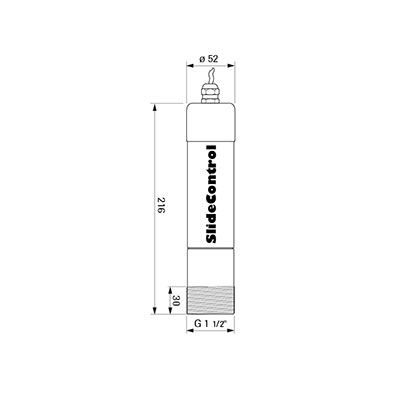

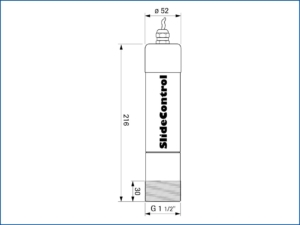

| 尺寸 | 长：216 mm 直径 52 mm 螺纹: 长 30 mm 螺纹尺寸： G 1½” |
| 处理器技术参数 | ||||
|---|---|---|---|---|
| 处理器(DIN 卡轨) | 处理器 (液晶显示) | |||
| 供电电源 | 24 V DC ±10 % | 110 / 230 V AC 50 Hz (可选 24 V DC) |
||
| 功耗 | 20 W / 24 VA | |||
| 防护等级 | IP 40 to EN 60 529 | IP 65 to EN 60 529/10.91 | ||
| 环境工作温度 | -10 … +45 °C | |||
| 尺寸 (W x H x D) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
| 重量 | 约. 172 g | 约. 2.5 kg | ||
| DIN 卡轨紧固件 | DIN 60715 TH35 | / | ||
| 接线端子 | / | 3 x M20 (4.5 – 13 mm Ø) | ||
| 电缆尺寸 | 0.2-2.5 mm2 [AWG 24-14] | |||
| 电流输出 | 1 x 4 … 20 mA (0 … 20 mA), 负载 < 500 Ω |
3 x 4 … 20 mA (0 … 20 mA), 负载 < 500 Ω |
||
| 通讯接口 | RS 485 (ModBus RTU) / USB | |||
| 脉冲输出 | Open collector – max. 30 V, 20 mA | |||
| 继电器输出 | 最大额定负载: 250 V AC 最大峰值电流: 6 A 最大额定负载 230 V AC: 250 VA 最大DC-1开关电流: 3/110/220 V: 3/0.35/0.2 A 最小开关负载: 500 mW (10 V / 5 mA) |
|||
| 数据备份 | 闪存 | |||

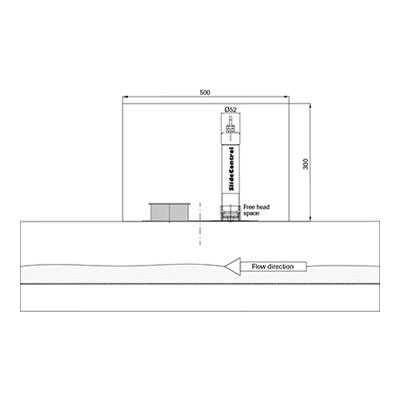

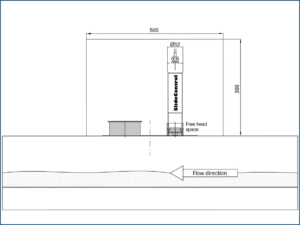

| 传感器安装简便；在确定安装位置后，在溜槽上的上部开一个圆孔，然后把安装底座焊接上；把传感器拧入安装底座即可；在溜槽运行后，测量以下物料的上层料面到传感器的距离，作为标定参数依据；同时还可以用流化密度来校准，这时候需要知道在该流量下，没有流化气是料面的高度，结合流化时的高度对传感器进行校准。
除了可以测量物料流量，同时传感器也可以监测溜槽内物料是流动还是非流动。 |
 |
 |
